Machine 30 lines à disque de Nipkow. Format Barthélemy (réplique 1930)
Conçue et réalisée par Roger DUPOUY. Vendue en Mars 2011.
|
|
Characteristiques:
Disque de Nipkow de 410 millimètres de diameter. Une spirale de 30 trous d'1 millimètre.
Source de lumière d'image: lampe télévision au néon Raythéon .
Moteur synchrone secteur.
Fréquence image 12.5 images/sec. Vitesse de rotation du disque: 750 tpm.
Image ratio: 4/3.
Analyse de gauche à droite et de haut en bas.
Assemblée avec des composants de 1930 cette machine montre des images en couleur orangée, telles qu'observées à l'époque.
En savoir plus sur la machine et l'histoire

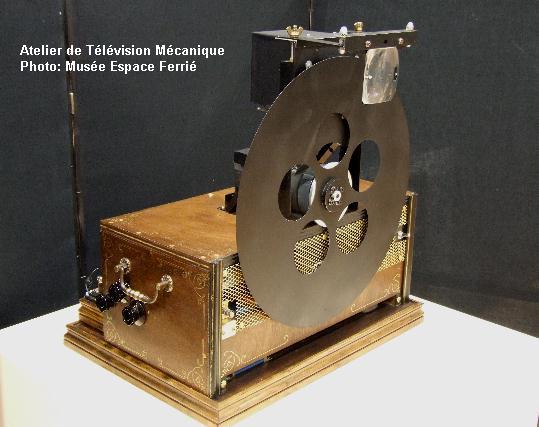

Vue de face

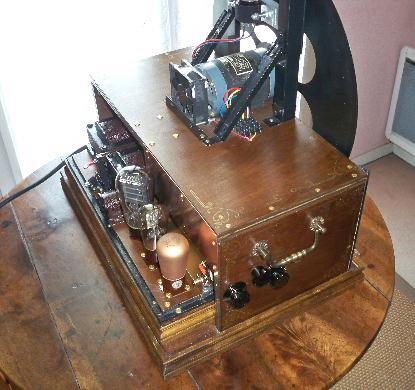

Vue de dessus

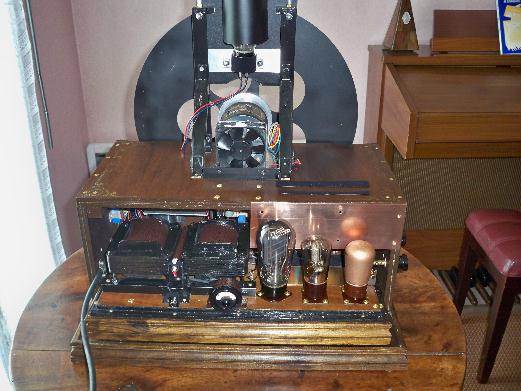

Vue arrière montrant les 3 lampes de l'amplificateur vidéo

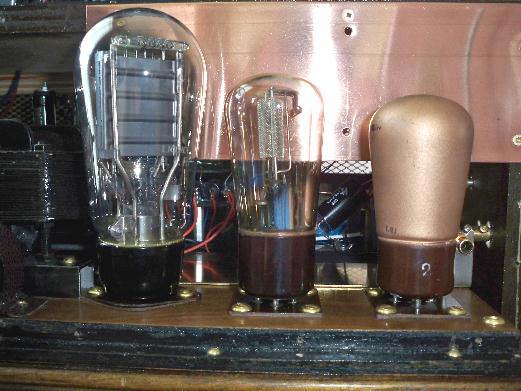

Vue rapprochée des lampes.
De gauche à droite: PX4(Gecovalve), RS4324(Visseaux), E424(Philips)
Video clip de la machine en fonctionnement
Autre vidéo de la machine dans l'obscurité, baignée par la lueur orange du néon
Photos de la lampe néon.

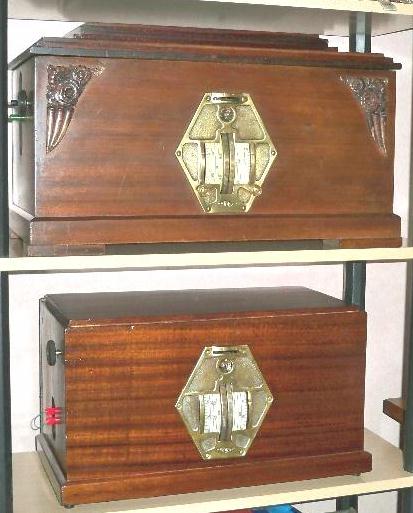

Des récepteurs de radio de ce type ont pu être utilisés pour capter les programmes de télévision expérimentaux en 30 lignes. A la place du diffuseur, le signal amplifié était alors envoyé sur la lampe néon de la machine.
