Schwarzweiß-Fernsehen:
Dokumentation: Emerson 610
Baujahr: 1949
Photo anklicken zur Vergrößerung!
|
|
Zu den früen amerikanischen Fernsehern gehört auch
der Emerson 610, ein Apparat mit elektrostatischer Ablenkung, ähnlich

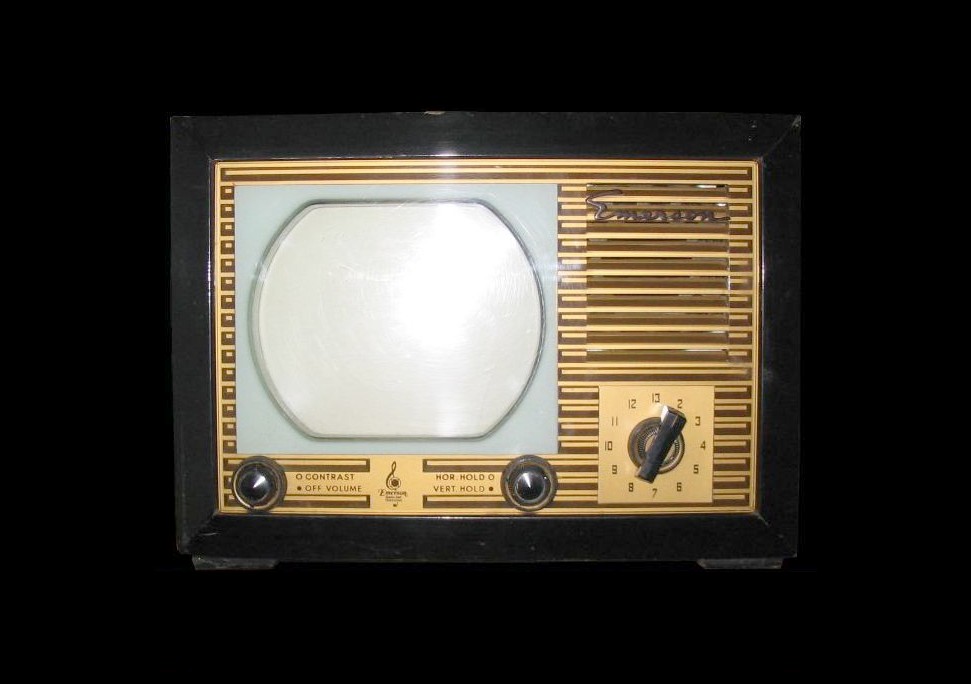

wie der Motorola VT-71. Er fällt durch sein besonderes Bildschirmdesign
auf. Der Ausschnitt aus dem Rundbildschirm ist nicht rechteckig gewählt,
sondern kreisförmig mit einer Begrenzung oben und unten.
|
Das Chassis ist handverdrahtet. Als ich den Apparat erhielt, war er nicht funktionsfähig.
Erst nachdem komplett alle Papier- und Wachskondensatoren ausgewechselt waren, gelang es,
das Gerät in Betrieb zu setzen. Wie alle anderen amerikanischen Fernsehempfänger,
so arbeitet auch dieser mit 115 Volt Netzspannung. Um die über 20 Röhren zu
beheizen, wurden diese auf zwei Heizkreise verteilt. So kommt der Apparat ohne größere
Balastwiderstände aus.
|

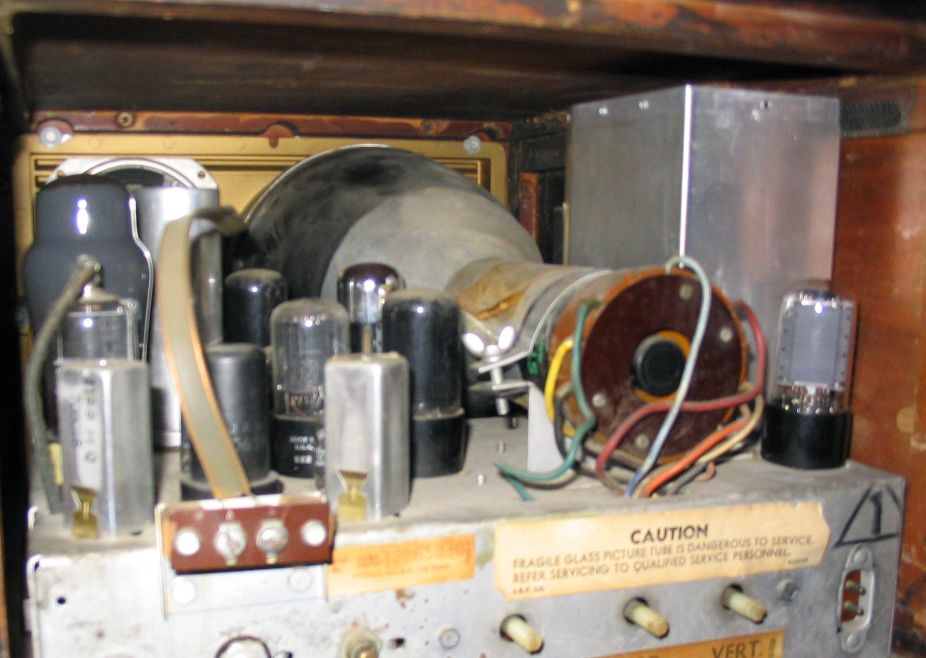

Diese beiden Photos zeigen einmal das Chassis, aus dem Gehäuse herausgenommen,
in der Ansicht von oben. Die Bildröhre ist hier fest auf dem Chassis montiert -
eine Konstruktion, die wesentlich ausgereifter wirkt als beim Motorola-Gerät aus
derselben Zeit. Die Ablenkung des Elektronenstrahls geschieht auch hier elektrostatisch.

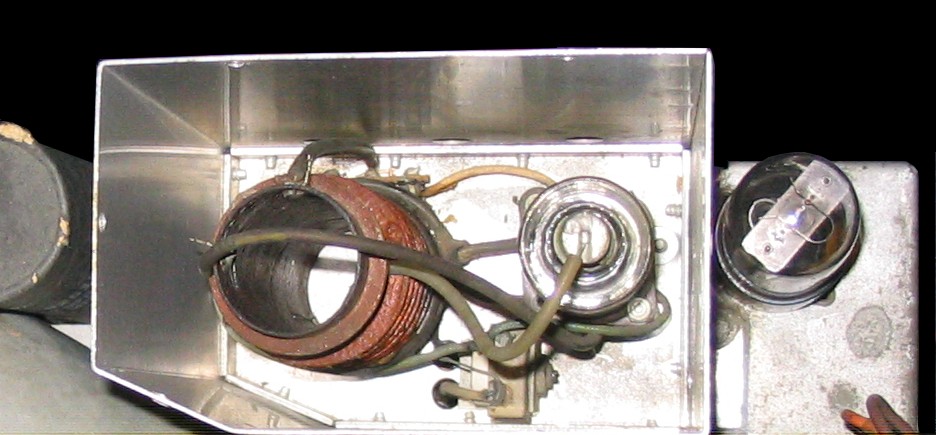

Das Photo rechts zeigt den Hochfrequenzoszillator, dessen einzige Aufgabe darinnen
besteht, die für die Bildröhre und die Ablenkung notwendige Hochspannung
von 6000 Volt zu erzeugen. Zu diesem Zweck wird ein Hochfrequenzoszillator verwendet,
der mit einer Frequenz con ca. 180 KHz arbeitet.
|
Die Anodenspannung für die Röhren wird durch Einweggleichrichtung
aus der Netzspannung gewonnen. Sie beträgt so ca. 130 bis 150 Volt. Da mit ihr
die Verstärkungleistung der verwendeten Röhren noch nicht voll ausgeschöpft
werden konnte, sind - besonders im Videoteil - verschiedene Vorverstärkerröhren
eingefügt worden.
|

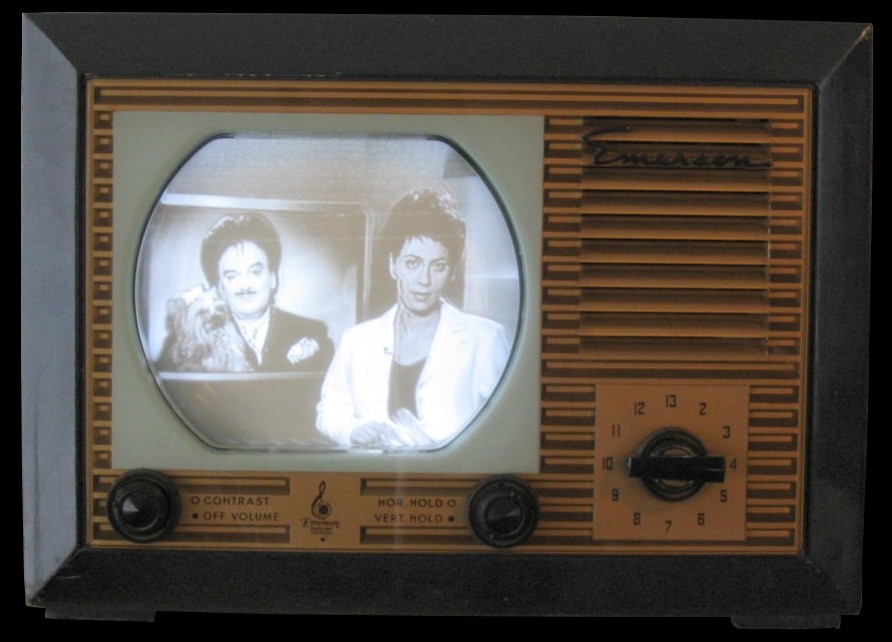

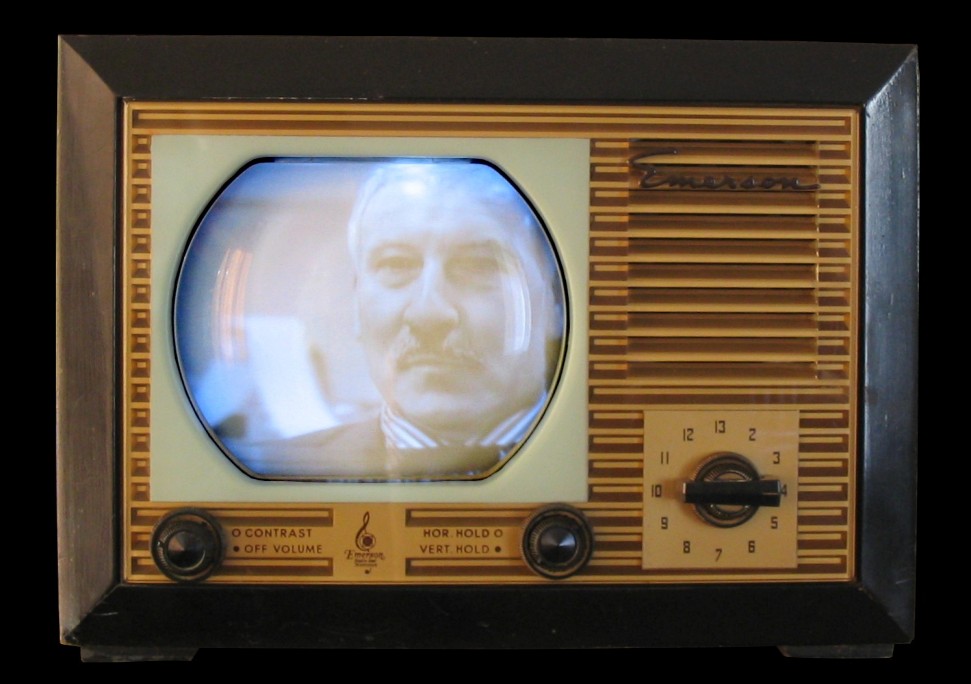

In Betrieb wirkt der Apparat wesentlich stabiler als der Motorola VT-71.
Die Synchronisation ist nicht so störanfällig, und das Bild
wirkt klar und hell. Die Bildröhre ist eine 7JP4, allerdings hier
mit einem bläulicherem Weißton als bei dem Motorola-Gerät. Als dieser Apparat neu war, sahen die Fernsehzuschauer auf ihm die letzten Transportflugzeuge der
Berliner Luftbrücke und wurden die Bundesrepublik Deutschland und die DDR gegründet.
Harry S. Truman war damals amerikanischer Präsident.
|
Schaltplan
Kommt noch.
Röhren
6AG5, 6J6, 6SH7, 6S8GT, 4mal 25L6GT, 3mal 6AU6, 6AL5, 2mal 12AU7, 2mal 12SN7GT, 6SL7GT, 12AU7, 1B3GT, 7JP4.
Warnung: Diese Webseite bietet Ihnen einen Einblick in das Innere des Gerätes. Beachten Sie bitte, dass die Entfernung von
Rückwänden und Abdeckungen nur dem Fachmann vorbehalten ist. Das gilt besonders, wenn das Gerät eingesteckt ist, in Betrieb ist oder unter elektrischer Spannung steht. Verbrennungen oder gar tödliche Stromschläge können die Folge sein! Aber auch bei Netztrennung besteht die Gefahr, dass bei unsachgemäßer Vorgehensweise
bösartige Stromschläge geschehen können. Insbesondere die Bildröhre und die mit ihr verbundenen Baugruppen können noch Stunden oder Tage nach der letzten Inbetriebnahme weit über 10.000 Volt Hochspannung führen.
Der Autor lehnt jede Haftung für Verletzungen und Schäden, resultierend aus den hier
gegebenen Informationen ab und weist ausdrücklich darauf hin, dass für den Unkundigen vor dem Öffnen von Geräten Fachleute wie Elektriker oder Elektrotechniker befragt werden müssen.
Photos: © Eckhard Etzold, 2004.
